一、圖像增強器：

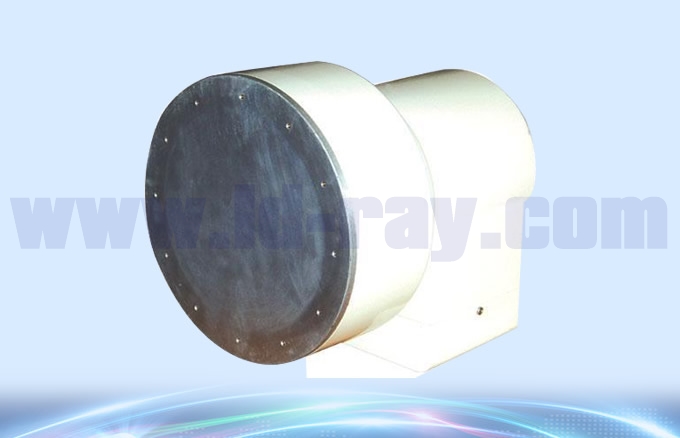

1、六寸圖像增強器：
輸入圖像尺寸：150MM 輸出圖像尺寸：20MM 中心極限分辨率;54LP/CM
2、九寸圖像增強器（三視野）
輸入圖像尺寸：230MM 輸出圖像尺寸：25MM 中心極限分辨率：52/64/72LP/CM
二、CCD攝像機系統：
1、系統組成:平行光鏡頭、可變鏡頭、CCD攝像機、電源、傳輸電纜
2、技術參數：
模擬CCD攝像機：
像 素：752×582
電 流：＋12V
傳輸電纜：≤60M
動態范圍：8Vit
數字CCD攝像機：
像 素：1024×1024
電 源：＋12V
傳輸電纜：≤15M
動態范圍：10-12Bit
三、監視器：
1、14″監視器：1000線
2、17″監視器：1000線
3、計算機圖像處理系統：
配 置：工業控制計算機（品牌機）
監視器
圖像采集板
網卡
擴展USB接口
激光打印機
圖像處理軟件、刻錄機
硬件配置為訂貨時市場最新配置，保修六個月，其他保修一年。
四、技術指標：
標準PAL、NTSC制黑白視頻信號輸入。
采集速度：PAL制每秒25幀，NTSC制每秒30幀。
圖像采集最大分辨率：PAL-768×576，NTSC-640×480。
亮度、對比度等軟件連續可調。
靜態檢測靈敏度：≥2%，動態顯示靈敏度：≥4%。
五、圖像處理軟件功能：
1、圖像處理中心：亮度對比度可調、高靈敏度的低噪聲圖像。
2、圖像實時采集：檢查人員直接在屏幕上觀察檢測結果。
3、圖像存儲：可將獲得圖像存儲光盤，以供備查。
4、圖像疊加：多幀疊加降噪。
5、圖像縮放：可將采集到圖像進行放大或縮小。
6、圖像顯示處理：在靜態檢測中，系統包括去噪聲、圖像增強、偽彩色、負像、缺陷尺寸測量、圖片存儲與檢詢、報表打印等X光探傷中的典型功能；在動態顯示系統實現了實時負像、實時偽彩、實時銳化、動態實時存貯和回放功能、系統具有靜態檢測靈敏度高和動態智能化，方便可靠等優點中文界面，菜單下拉式和快捷式，容易理解和操作。 |
